Кардиологический диспансер города Якутска

226
Главный фасад. Плановая и экстренная приемная взрослого отделения.
Главный фасад. Плановая и экстренная приемная взрослого отделения.

Две основные технологии сегодняшнего строительства — монолитное каркасное строительство и применение традиционного сборного железобетона, являются сопоставимо затратными. Для повышения эффективности инвестиций на всех этапах — при проектировании, строительстве и эксплуатации, необходимо использовать современные достижения мировой строительной науки, тем самым улучшить технико-экономические показатели объекта.

Весьма важной особенностью реализованного в проекте объемно-планировочного решения, конструктивной системы и медицинской технологии является соединение в одном объекте возможностей строительства на Крайнем Севере с энергосберегающими технологиями, способными обеспечить комфортность в различных помещениях здания.

Участок строительства находится в юго-западной части города Якутска, на территории Медицинского центра. Площадка, отведенная под строительство здания кардиологического диспансера, расположена с западной стороны здания Медицинского центра.

Генеральный план с инженерно-техническими сооружениями. Показывает связь между с существующим медицинским центром
Генеральный план с инженерно-техническими сооружениями. Показывает связь между с существующим медицинским центром

Проектом предусмотрен поверхностный сток атмосферных вод по проектируемым проездам и по участку. Проект вертикальной планировки выполнен методом проектных горизонталей с сечением 0,10 м.

Вертикальная планировка решается за счет уклона существующего рельефа с минимальными изменениями. В связи с незначительными перепадами высотных отметок рельефа, для достижения соответствующих нормативных уклонов по транспортировке поверхностных вод, предусматривается минимальная подсыпка по проездам и под основания зданий и сооружений. Исходя из того, что поверхность проектируемой площадки в пределах существующего ограждения практически ровная, с ее поверхности отвод дождевых и талых вод производится по двум направлениям: направление по проездам к проектируемой прилегающей дороге за пределами ограждения, и направление в юго-восточной части территории к проектируемому лотку. В связи с понижением за пределами существующего ограждения в южной части занимаемой территории, данный участок подсыпается и для исключения возможности попадания поверхностных вод с подсыпаемой территории и защиты существующих зданий и сооружений, поверхностные воды перехвачены и направлены в проектируемый лоток.

Главный фасад. На главном фасаде стеклянный пристрой показывает «ледяную глыбу», характеризирующий, что здание функционирует на холодном регионе России
Главный фасад. На главном фасаде стеклянный пристрой показывает «ледяную глыбу», характеризирующий, что здание функционирует на холодном регионе России
Главный фасад. На главном фасаде стеклянный пристрой показывает «ледяную глыбу», характеризирующий, что здание функционирует на холодном регионе России
Главный фасад. На главном фасаде стеклянный пристрой показывает «ледяную глыбу», характеризирующий, что здание функционирует на холодном регионе России

Схема движения людей. На схемах разноцветными полосками на полу показаны указатели направления движения людей с четким световым обозначением отделений. Указатели показаны в плановом приемном отделении для взрослых и распределение отделений по этажам

Для надежного стока поверхностных вод проектируемый водоотводной лоток предусмотрен по всей территории комплекса вдоль проектируемой западной границы территории внутри ограждения. За пределами ограждения лоток предусмотрен вдоль северо-западной ее границы с выходом до очистных сооружений. Поверхностные ливневые и талые сточные воды с территории Кардиологического центра перед сбросом в водоем очищаются от взвешенных веществ и нефтепродуктов.

Лоток применен закрытым, для приема воды предусмотрены водоприемные металлические решетки. В месте пересечения лотка с проездами устанавливаются усиленные плиты-крышки. Конструкции лотков выполнены монолитными.

По подсыпке всей территории, в том числе за пределами ограждения, дополнительно будет привезено 13990,74 м3 местного непучинистого грунта.

Проектирование кардио-сосудистого центра осуществлялось «Сахапроектом» — старейшим проектно-изыскательским институтом Республики Саха (Якутия), имеющим богатый опыт при проектировании на вечномерзлых грунтах, совместно с AJZ Engineering GmbH (Германия). Фирмой АЙЦ Инжиниринг ГмбХ реализованы системные решения для инвестиционных проектов в области научного исследования и образования, медицины, в «лайфсайенс» — науке о жизни и промышленности. Многочисленные проекты АЙЦ Инжиниринг ГмбХ, реализованные в различных странах мира, послужили гарантом успешного проектирования и реализации проектов в соответствии с индивидуальными нуждами заказчика. Кроме того, АЙЦ Инжиниринг ГмбХ имеет многолетний богатый опыт в медицинском и лабораторном проектировании и реализует также объекты «под ключ», выступая в функции генерального подрядчика. Данные факты явились основополагающими при принятии решения в выборе партнера для строительства такого важного для населения Республики объекта.

ОАО «Сахапроект» (Якутск) совместно с «Jena Analytik», Consulting Engineers, GmbH, Рудолынтадт, (Германия), ООО «Модерн-Проект» (Волгоград) были разработаны решения по архитектурно-планировочным и конструктивным вопросам, вопросам генерального плана, выбору технологического медицинского оборудования по объекту «Республиканский кардиологический диспансер в г. Якутске» в соответствии со строительными, санитарными нормами, действующими на территории Российской Федерации, с учетом необходимых поправок необходимых для сохранения природного ландшафта, особенностей криолитозоны и, вместе с тем, соответствия всем современным запросам.

Главный фасад. Плановая и экстренная приемная взрослого отделения.
Главный фасад. Плановая и экстренная приемная взрослого отделения.

Так как здание стоит на вечной мерзлоте, чтобы подняться до нулевой отметки нужно проделать долгий путь подъема от отметки земли по лестнице, по пандусам для инвалидной коляски и пандусам для автомашин скорой помощи

По мнению медицинского технолога-пректировщика АЙЦ Инжиниринг ГмбХ (г. Москва) С.Н. Бежелева — место выбрано удачное, так как неподалеку находится существующий медицинский центр, что позволит новому зданию дополнять прежнее. Главной особенностью проектируемого кардиоцентра является то, что в нем помимо основных 140 коек для взрослых предусмотрены еще 10 коек для юных пациентов, которые смогут получать высокотехнологичную медицинскую помощь.

Архитектурное решение данного центра позволяет делить потоки на пациентов детей и пациентов взрослых. Несмотря на то, что все здания в северных широтах возвышаются над уровнем поверхности земли не менее 2,4 метра, тем не менее, в центре предусмотрены мероприятия для маломобильных групп населения, позволяющие беспрепятственно пользоваться центром, а также всем комплексом лечебных процедур предоставляемых на его базе. Кардио-сосудистый центр на 150 коек имеет ломаную Г-образную форму в плане. Корпусы от центральной части расходятся под углом 120 градусов друг другу. Центр соединятся переходной галереей с существующим зданием медицинского центра.

Проектируемый центр представляет собой 8-й этажное здание без подвала. Высота проветриваемого подполья составляет в среднем 2,4 м, причем самая низкая отметка под лестничными клетками и лифтовыми шахтами равна 0,6 м. Центр оборудован пятью больничными лифтами (1-й при приемном отделении экстренных больных, с 1 по 2 этаж, 4-й в главном лифтовом узле), подъемником для стерильных материалов из центрального стерилизационного отделения в операционный блок с 7 на 8 этаж, одним пассажирским лифтом в детском отделении с 1 по 2 этаж, панорамным стеклянным лифтом в главном вестибюле центра, пищевым лифтом, с тремя лестничными клетками, имеющими непосредственный выход наружу и с двумя лестничными клетками, ведущими с 1 по 2 этаж.

Центр имеет центральный вход в вестибюльную группу помещений и 5 вспомогательных входов.

Самостоятельные входы имеют также приемно-смотровые боксы планового приема детского отделения и экстренная приемная взрослого отделения.

Связь между кардио-сосудистым центром и существующим медицинским центром осуществляется через отапливаемый теплый переход.

Ситуационный план. Показаны три крупных медицинских центра: Центр материнства и детства (перинатальный), Республиканская больница №1 (Медицинский центр для взрослых), Кардио-сосудистый центр. Все обозначены в разной цветовой гамме, которая применяется и на фасадах для четкой ясности для пациентов.
Ситуационный план. Показаны три крупных медицинских центра: Центр материнства и детства (перинатальный), Республиканская больница №1 (Медицинский центр для взрослых), Кардио-сосудистый центр. Все обозначены в разной цветовой гамме, которая применяется и на фасадах для четкой ясности для пациентов.

Композиция фасадов построена на контрасте больших плоскостей стен, мощных поверхностей витражей. Центральная часть корпуса выделена остеклением фасада.

Наружная отделка здания — навесной вентилируемый фасад из панелей типа «Краспан» (не поддерживающих горение) откосы окон, дверей, зоны прохождения эвакуации выполнены из металлических панелей КраспанМеталлКолор и негорючего утеплителя — базальтовой плиты якутского предприятия «Саха-базальт». Двухэтажная часть полностью остекленная витражной системой фирмы Schuco («Шуко»). Фонарь, возвышающийся на кровле главной вестибюльной зоны выполнен из стекла типа «триплекс». Остекление всех оконных проемов предусмотрено стеклопакетами типа «тепловое зеркало», которые позволяют сократить тепловые потери зимой на 60%; исключают солнечный перегрев летом без использования штор или затемненных стекол. Внутри здания предусмотрено остекление с алюминиевым профилем фирмы СИАЛ (Россия) системы КП-50К на стальной конструкции; однокамерный стеклопакет со встроенным жалюзи (6 мм) типа Eclipse Advantage Grey; в чистых помещениях применены автоматические двери «Весап».

Для обеспечения эвакуации пациентов и персонала кардио-сосудистого центра запроектированы пути эвакуации через коридоры и лестничные клетки, а для нетранспортабельных больных — дополнительно эвакуация предусмотрена на лифте для транспортировки пожарных подразделений.

Ширина лестничных маршей не превышает 1350 мм, коридоров 2,4 м, а в операционном блоке и отделении реанимации 2,8 м. Коридоры и лестницы освещены естественным светом через оконные проемы, в протяженных коридорах предусмотрены световые карманы.

Защита от рентгеновского излучения в рентгенодиагностических кабинетах предусмотрена из свинцовых листов, толщина которых определена расчетом.
Защита от рентгеновского излучения в рентгенодиагностических кабинетах предусмотрена из свинцовых листов, толщина которых определена расчетом.
Защита от рентгеновского излучения в рентгенодиагностических кабинетах предусмотрена из свинцовых листов, толщина которых определена расчетом.
Защита от рентгеновского излучения в рентгенодиагностических кабинетах предусмотрена из свинцовых листов, толщина которых определена расчетом.

Внутренние перегородки выполняются из влагостойких гипсокартонных листов в два слоя с обеих сторон с звукоизолирующим слоем (100 мм), в технических помещениях, операционных и в процедурной рентгенкабинета, кладовых наркотических средств, касс выполнены из бетонных блоков (100 мм, 200 мм).

В соответствии с заданием на проектирование в пределах отведенной территории размещены следующие здания и сооружения:

1. Кардио-сосудистый центр на 150 коек; 1А. Теплый переход;

2. Кислородный пункт;

3,4. ТП, дизельная;

5. Модульная котельная;

5а. Склад жидкого топлива;

6. Инженерный блок с пожарными резервуарами V=2 х 200 м3 и хозяйственно — питьевой резервуар V =50 м3;

7а. Аккумулирующий резервуар V = 50 м3; 76. Очистная станция;

Расположение проектируемых объектов продиктовано архитектурно-планировочным решением застройки комплекса, увязано с существующими зданиями и сооружениями Медицинского центра.

Здания и сооружения на площадке строительства размещены следующим образом:

Кардио-сосудистый центр располагается ближе к северо-западной границе участка с учетом оптимальной ориентации в соответствии с нормами СНиП. Главным входом проектируемое здание ориентировано на прилегающую за ограждением дорогу существующего Медцентра. Рядом расположено существующее административное здание института «Здоровье». За пределами ограждения расположено здание очереди Кардиологического диспансера;

Здание кардио-сосудистого центра функционально объединено с существующим зданием Медицинского центра: по 2-му этажу запроектирован теплый переход, соединяющий КСЦ с перинатальным отделением, паталого-анатомическим и хозяйственным блоками Национального медицинского центра.

В юго-западном направлении от главного здания кардио-сосудистого центра расположены инженерные сооружения: модульная котельная со складом жидкого топлива, место для трансформаторной подстанции, дизельная, инженерный блок с резервуарами, кислородный пункт. Модульная котельная расположена в центре территории инженерных сооружений. Инженерный блок с резервуарами расположен на замыкающей южной границе территории. Кислородный пункт расположен рядом с существующим пунктом медицинских газов;

Очистные сооружения: аккумулирующий резервуар и очистная станция, расположены за пределами территории, в северо-восточном направлении от комплекса, на участке выпуска проектируемого лотка в существующий водоем.

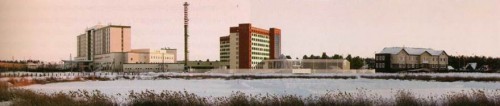

Общий вид медицинского комплекса. В комплексе показан строящийся кардио-сосудистый центр, существующий медицинский центр, связь по галерее с перинатальным центром и первая очередь Кардиологического диспансера
Общий вид медицинского комплекса. В комплексе показан строящийся кардио-сосудистый центр, существующий медицинский центр, связь по галерее с перинатальным центром и первая очередь Кардиологического диспансера

На территорию проектируемого комплекса запроектировано четыре въезда: один — объединяет въезд-выезд для машин скорой помощи; два — отдельные для въезда и выезда посетителей; один — объединяет въезд-выезд с южной стороны в хозяйственную зону с инженерными сооружениями;

При расположении зданий и сооружений на площадке строительства выдержаны нормативные расстояния по противопожарным и санитарно-гигиеническим нормам и требованиям.

Проектом предусмотрено благоустройство территории: площадки отдыха для посетителей перед входами, зона активного и лечебного отдыха -минитерренкур, детская игровая зона перед входом в детское приемное отделение и хозяйственная зона с инженерными сооружениями.

Площадки для отдыха посетителей оборудуются скамьями-диванами и урнами.

Якутские орнаменты

Якутские орнаменты. Использование якутских орнаментов на современных зданиях добавляет национальный колорит, где каждый узор подобран со смыслом.
Якутские орнаменты. Использование якутских орнаментов на современных зданиях добавляет национальный колорит, где каждый узор подобран со смыслом.
Якутские орнаменты. Использование якутских орнаментов на современных зданиях добавляет национальный колорит, где каждый узор подобран со смыслом.
Якутские орнаменты. Использование якутских орнаментов на современных зданиях добавляет национальный колорит, где каждый узор подобран со смыслом.

В здании кардио-сосудистого центра применены узоры оберега, оберегающие здоровье человека, его внутреннее состояние, надежды на светлое будущее. Со стороны основного потока людей фасад кардио-сосудистого центра выделен красным цветом, где в темное время суток непрерывно пульсирует сердце

Минитерренкур предназначен для лечения дозированными по расстоянию, времени и углу наклона пешими восхождениями. Ввиду стесненности данной территории зона минитерренкура компактна. Проектом предусмотрены три уровня пешеходного подъема с постепенным повышением, расположены площадки отдыха и прогулочные тропинки. Для удобного подъема в проекте предусмотрены перила. Зона минитерренкура максимально озеленена с устройством альпийской горки — создан каменистый сад с декоративным мостиком (третий уровень подъема). Установлены скамьи, урны, навесы для отдыха и круговые скамейки, предусмотрено газонное ограждение и индивидуальные цветники.

Детская игровая площадка предназначена для активного и тихого отдыха детей с устройством ограждения по периметру. Проектом предусмотрена установка скамеек, индивидуальных цветников, песочницы, горки и качалки.

Для доступа маломобильных групп населения в проектируемый кардио-сосудистый центр предусмотрены транспортные и пешеходные пути с учетом основных направлений.

За пределами ограждения перед въездом на территорию запроектирована автостоянка для посетителей. На ней предусмотрены места для регулярной парковки автомашин, салоны которых приспособлены для перевозки инвалидов на креслах -колясках. По периметру автостоянки предусмотрен тротуар.

Площадки различного назначения расположены на озелененной зоне территории. Проектом предусматривается частичная посадка деревьев, кустарников и посев газонной зелени. Ассортимент деревьев и кустарников выбирается из местной флоры. Существующее озеленение максимально сохранено.

По периметру всех проездов предусмотрено газонное ограждение.

Вся территория комплекса ограждается с установкой шлагбаумов, ворот и калиток. Так же проектом предусмотрено ограждение инженерных сооружений.

На территорию проектируемого Кардиологического комплекса оборудовано четыре раздельных въезда: три — в зону для посетителей и машин скорой помощи и один хозяйственный. Въезды в виде двухполосной дороги шириной 6,5 м выполняются от главного проезда, расположенного с северо-западной стороны от существующего здания Медицинского центра и второстепенного проезда в хозяйственную зону с южной стороны от существующего Центра охраны материнства и детства. Вокруг всех зданий и сооружений запроектированы проезды. Ко всем зданиям и сооружениям обеспечен беспрепятственный проезд в случае их возгорания.

Вместе с тем, при разработке проекта Центра был сделан акцент на сохранение, развитие и визуализацию культурно — духовного компонента народа саха.

Над зданием центрального входа в вестибюльную группу помещений располагается освещенный купол, символизирующий бьющееся в Царстве вечной мерзлоты сердце, дающее, по замыслу архитекторов, надежду на выздоровление.
Над зданием центрального входа в вестибюльную группу помещений располагается освещенный купол, символизирующий бьющееся в Царстве вечной мерзлоты сердце, дающее, по замыслу архитекторов, надежду на выздоровление.
